Bクランプの調整方法
入浴車のメンテナンス情報

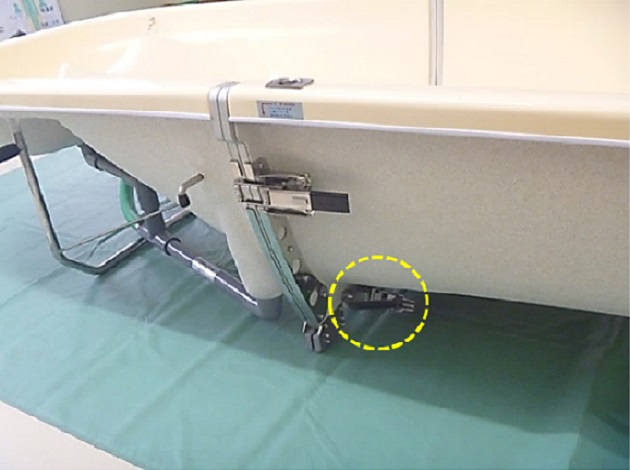

分割浴槽を使い続けると、調整ネジがゆるむことがあります。
クランプがゆるくなると水漏れの原因となります。水漏れやいつもよりゆるくなったと感じたときにはメンテナンスを行ってください。
必要な道具
![スパナ](https://develo-group.co.jp/cms/wp-content/uploads/2016/09/24f1377d236c82458bb14129affdaeb0.jpg)
スパナ
![スパナ](https://develo-group.co.jp/cms/wp-content/uploads/2016/09/24f1377d236c82458bb14129affdaeb0.jpg)
スパナ
手順.1
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2016/09/6c06e7c4f8005b2793c1d3a22d5b6d7d.jpg)
Bクランプ調整の際、アジャストボルトの長さを変更するため、特殊スパナ(12mmのスパナを13mmに加工したもの)を使用してロックナットを解除します。
手順.2
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2016/09/56707ac0036ddf02db22444a9734122a.jpg)
クランプを閉じた状態で矢印の方向にロックナットをゆるめてアジャストボルトの固定を解除します。ロックナット部は狭いため、回しにくい時はスパナを交互に裏返しゆるめてください。
手順.3
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2016/09/0fe7eadfc35acfd7a6954740cf424fd3.jpg)
ロックナット解除後、クランプレバーを開き、アジャストボルトを回転させてクランプの調整をします。
手順.4
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2016/09/ef7fbe66c3260eae7c42ccc270780d87.jpg)
クランプハンドルを開閉してアジャストボルトの適切な調整位置を確認してください。
手順.6
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2016/09/542db3e4536b72a020bf377410527aeb.jpg)
クランプハンドルを閉じた状態でロックナットを矢印の方向に回してアジャストボルトを固定します。※クランプの調整は必ず左右均等にしてください。
