弊社の入浴車やホース類に多用されているボールバルブを開閉する為の
ボールバルブつまみ。
物をぶつけたり、または落として割れてしまう事はありませんか?
ボールバルブつまみは消耗部品です。
定期的に点検して割れていたり劣化がみられる場合には交換してください。
![プラスドライバー](https://develo-group.co.jp/cms/wp-content/uploads/2016/06/c174d1db00a18c61fe43385be41f8264.jpg)
プラスドライバー
![プラスドライバー](https://develo-group.co.jp/cms/wp-content/uploads/2016/06/c174d1db00a18c61fe43385be41f8264.jpg)
プラスドライバー
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/76c691c22c7ef40a64aa64b04f05e90c.jpg)

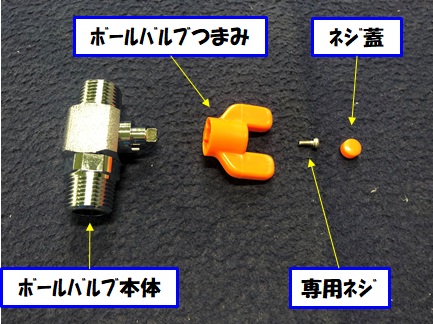

交換する前にボールバルブの構造からです。左からボールバルブ本体、ボールバルブつまみ、専用ネジ、ネジ蓋の順で取付けられています。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/82cd89bf6e3e7beeac7a6a7e3c296e8a.jpg)

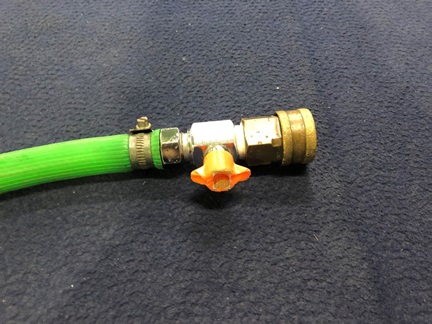

こちらは、割れているボールバルブつまみです。こうなると操作が難しく、とっさにバルブを閉めきれない場合や割れた表面でケガをする恐れがあります。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/5bc9fc4d63d4a0ab3f0efe11bd966220.jpg)

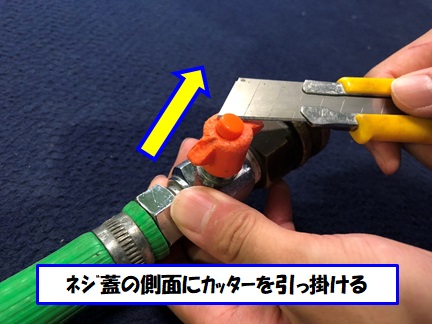

ボールバルブつまみの中心に専用ネジがありますがネジ蓋で塞がれているのでカッターの先をネジ蓋の溝に差込み、ネジ蓋の側面を引っ掛ける様に外します。いっきに外そうとするとカッターが滑りケガをする恐れがあります。慌てず少しずつ外します。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/a88e5b631e0ef8187e3605a9d1a5a789.jpg)

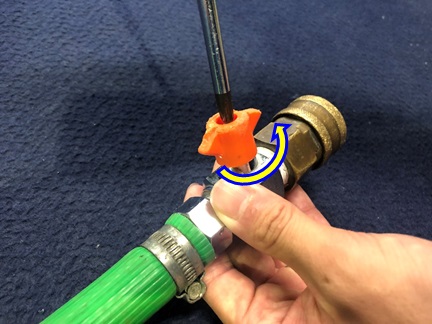

ネジ蓋が外れるとプラスの専用ネジで固定されています。プラスドライバーで反時計回り(画像の角度は左回り)で外します。専用ネジを外したらボールバルブつまみを上に引き抜く様に外します。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/2d2e3ff6face4e798a1d0d6dd774d920.jpg)

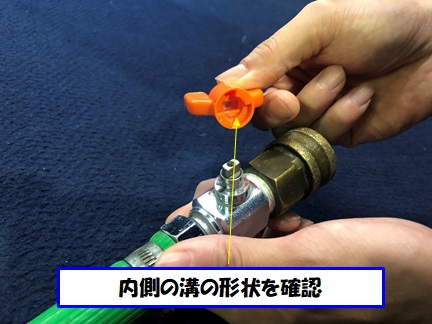

交換用のボールバルブつまみです。ボールバルブつまみをひっくり返し溝の形状を確認してください。ボールバルブ本体の突起部分と合うように取付けます。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/935fa1487c9a157f63f7141b92c39790.jpg)

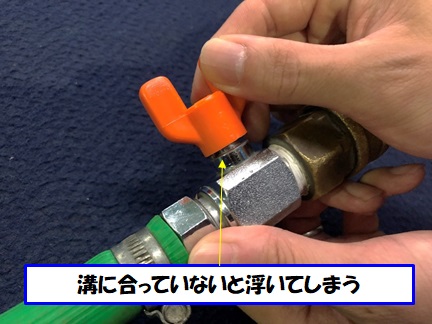

溝と突起が合っていないと画像の様に浮いてしまいネジも固定出来ません。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/f1fb298047cd327c13a3640587f384d2.jpg)

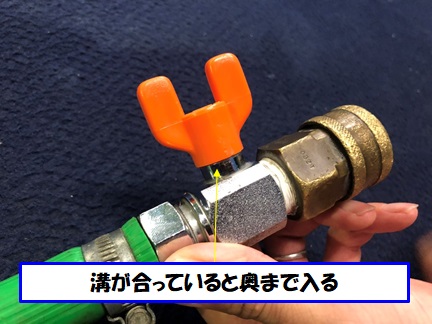

奥までしっかりとハマっている事を確認して取付けます。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/3555ecb8c2a4b91742769827bc2b27ef.jpg)
専用ネジをプラスドライバーで締め込みます。緩いと緩みやすく、きつく締め込みすぎると開閉がきつくなります。調整しながら締め込みます。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/ede46a9e165be6fb2ee5c5e3883792ab.jpg)

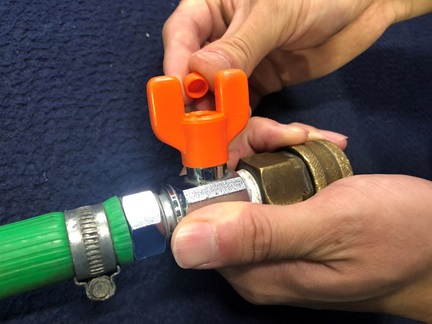

ネジ蓋の取付けです。指で押込みます。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/95f7e841a8a27d65a75a7c6f2d6b170f.jpg)
個体差によっては、きつく入りづらい場合があります。その場合は外した時同様、カッターの先を利用して少しずつ入れます。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/09/19fcf1cee824e42b4aff31af8bb99194.jpg)

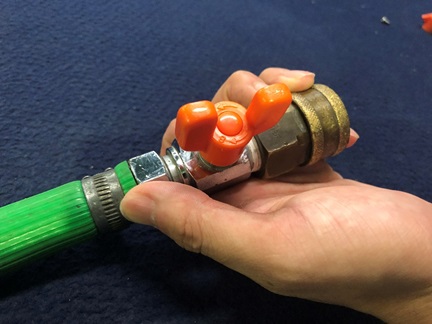

しっかり奥まで入れて完了です。
