コック付きカプラーの交換方法
入浴車のメンテナンス情報
給湯ホースなどに取り付けられているコック付きカプラー。
水漏れや止水出来ない事はありませんか?
コック付きカプラーは消耗部品です。
定期的に点検し交換してください。
必要な道具
![ボックスドライバー](https://develo-group.co.jp/cms/wp-content/uploads/2016/12/5ca2313b35a6358583a2bee6956e26e3.jpg)
ボックスドライバー
![ボックスドライバー](https://develo-group.co.jp/cms/wp-content/uploads/2016/12/5ca2313b35a6358583a2bee6956e26e3.jpg)
ボックスドライバー
手順.1
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/10/d59c7687b28f2d1c25a170f17a8dca7e-1.jpg)

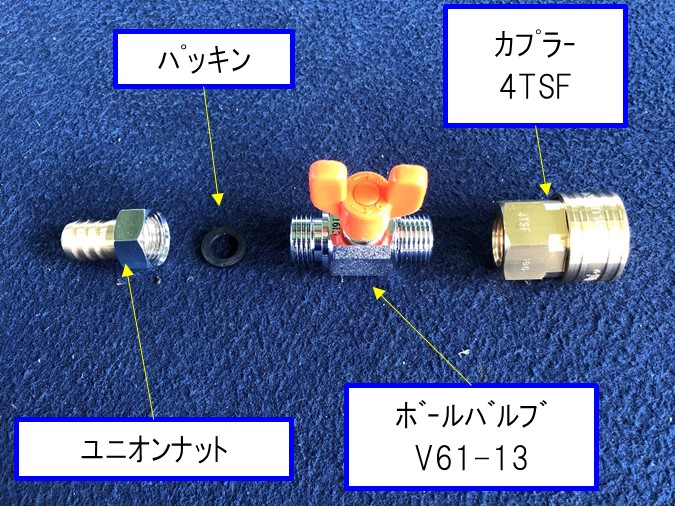

交換する前にコック付きカプラーの構造からです。左からユニオンナット、パッキン、ボールバルブV61-13、カプラー4TSFの順で取付けられています。
手順.2
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/10/5ba897d6d697425ab4b38f14e988b482.jpg)

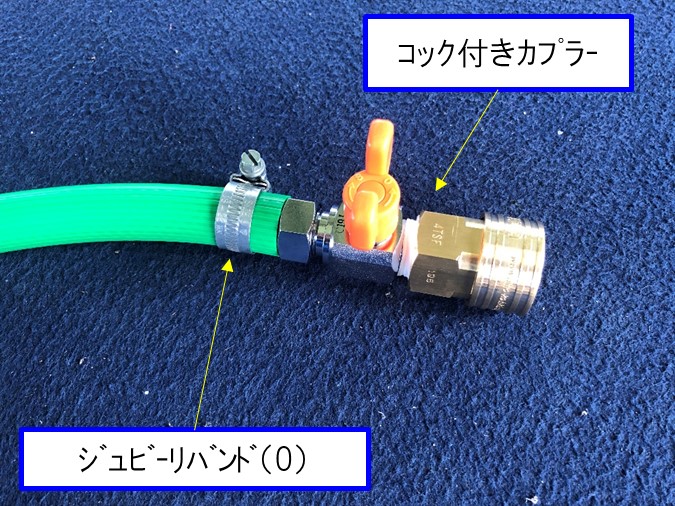

ボールバルブを閉じても止水が出来ない、またはカプラーから水漏れが止まらない場合は交換時期です。
手順.3
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/10/6de8d059a3a819b9f1843fba1428ad51-1.jpg)

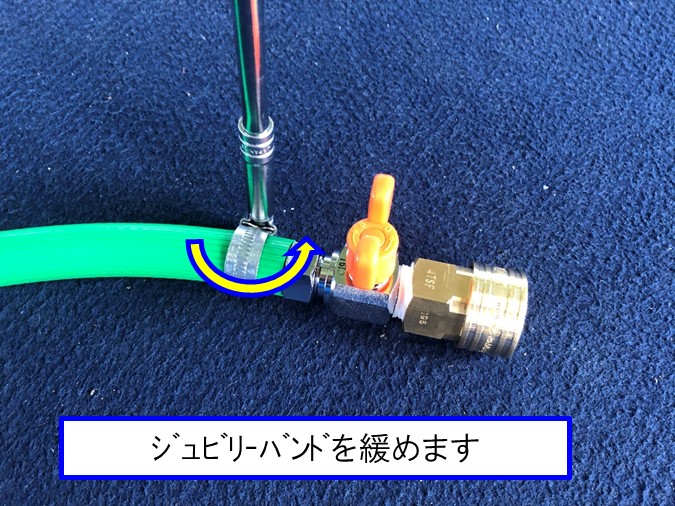

ボックスドライバー(7mm)でジュビリーバンド(0)を反時計回り(画像の角度は左回り)で緩めます。
手順.4
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/10/8f544e410f51d5ad0f2f5216b20cf4e7-1.jpg)

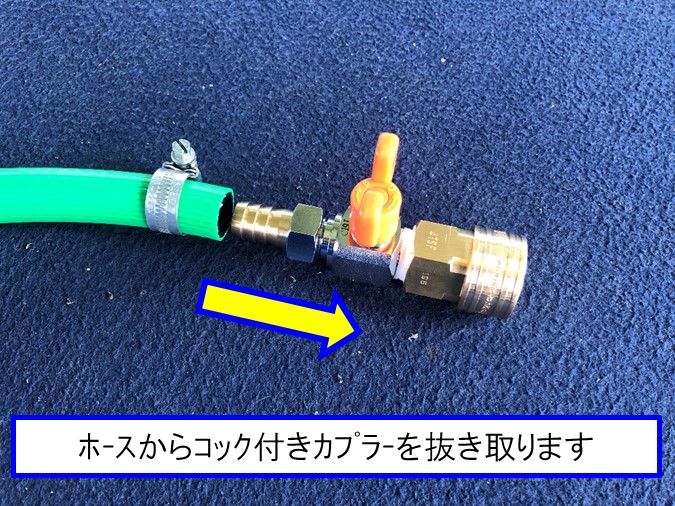

ジュビリーバンド(0)を緩めたらホースからコック付きカプラーを抜き取ります。
手順.5
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/10/c774a565d5a224ca601b6741f2c5ca8f-1.jpg)

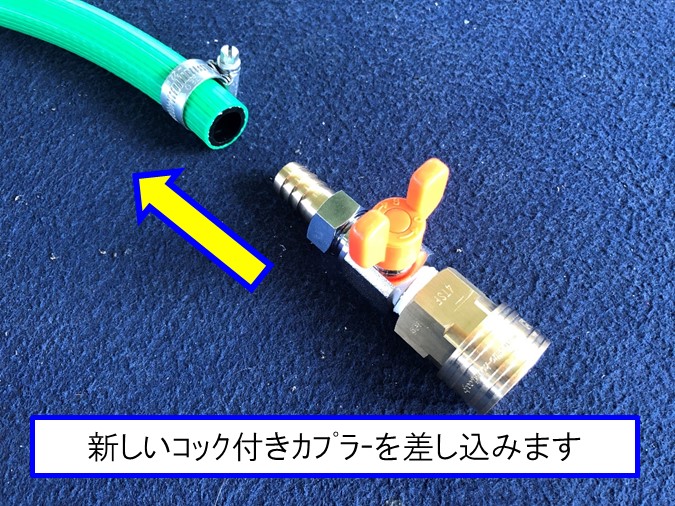

交換用のコック付きカプラーをホースにしっかりと奥まで差し込みます。
手順.6
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/10/fa0d400b91fdfd8875e5c2daf04f2004.jpg)

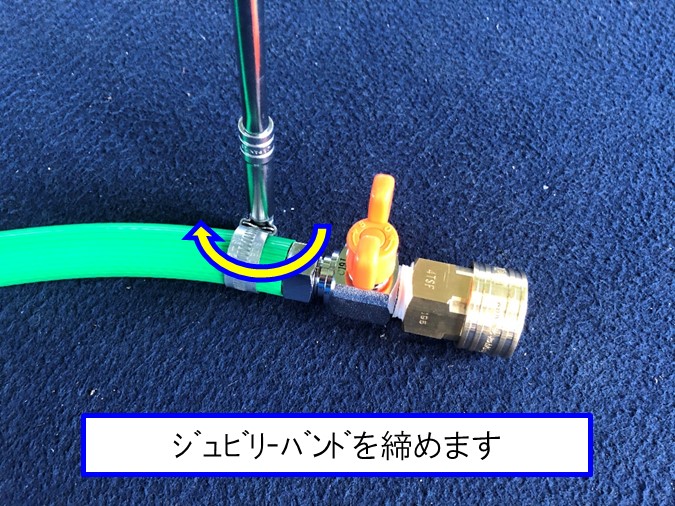

ボックスドライバー(7mm)でジュビリーバンド(0)を時計回り(画像の角度は右回り)で締めます。ジュビリーバンド(0)が最後まで締まらない時は合わせて交換してください。
手順.7
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2019/10/04464d9036f6452f228d890a52b40baa.jpg)

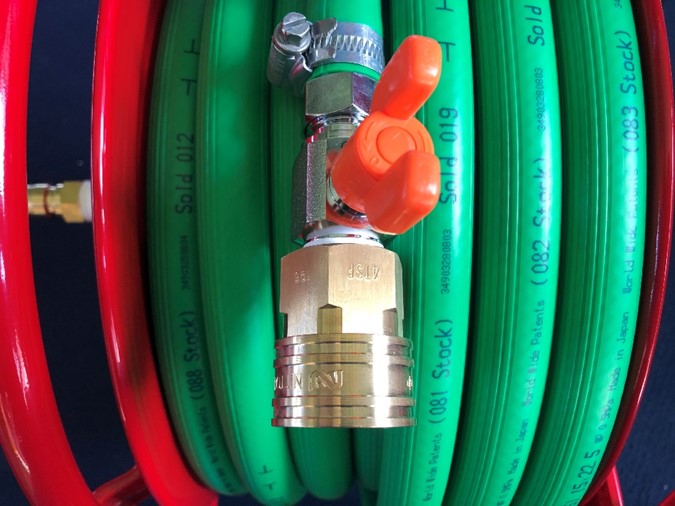

通水、バルブを閉じて水圧を掛け水漏れがなければ完了です。
