ホース連結部やボールバルブを閉めているのにポタポタと水漏れがする様になった事はありませんか?
水圧によるカプラー、ボールバルブの摩耗が原因です。
カプラー、ボールバルブは消耗品です。
定期的に交換をして下さい。
![プラスドライバー](https://develo-group.co.jp/cms/wp-content/uploads/2016/06/c174d1db00a18c61fe43385be41f8264.jpg)
プラスドライバー
![モンキーレンチ](https://develo-group.co.jp/cms/wp-content/uploads/2016/12/3f6ad9dbdaa72993f791bc827ecab2c9.jpg)

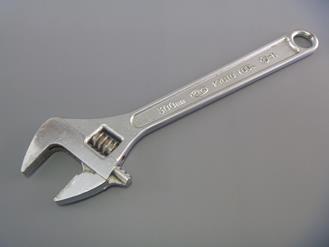

モンキーレンチ
![ボックスドライバー](https://develo-group.co.jp/cms/wp-content/uploads/2016/12/5ca2313b35a6358583a2bee6956e26e3.jpg)

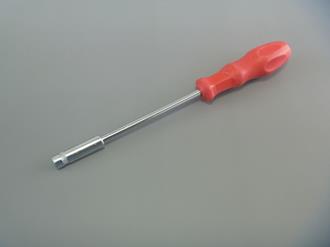

ボックスドライバー
![ウォーターポンププライヤー](https://develo-group.co.jp/cms/wp-content/uploads/2016/12/f9b83d832ce92df3ae78e3a38c42e390.jpg)
ウォーターポンププライヤー
![プラスドライバー](https://develo-group.co.jp/cms/wp-content/uploads/2016/06/c174d1db00a18c61fe43385be41f8264.jpg)
プラスドライバー
![モンキーレンチ](https://develo-group.co.jp/cms/wp-content/uploads/2016/12/3f6ad9dbdaa72993f791bc827ecab2c9.jpg)
モンキーレンチ
![ボックスドライバー](https://develo-group.co.jp/cms/wp-content/uploads/2016/12/5ca2313b35a6358583a2bee6956e26e3.jpg)
ボックスドライバー
![ウォーターポンププライヤー](https://develo-group.co.jp/cms/wp-content/uploads/2016/12/f9b83d832ce92df3ae78e3a38c42e390.jpg)
ウォーターポンププライヤー
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/4edddb03768967adc87b26432d545ad0.jpg)

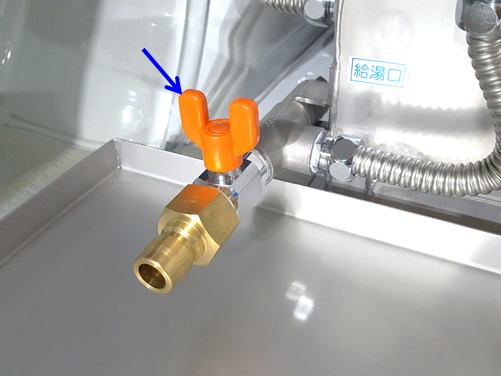

給湯口や水抜きバルブを閉めても水が出てきてしまう場合はボールバルブの交換時期です。交換する際オレンジ色のボールバルブつまみが受皿に干渉して回す事が出来ないので外します。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/5736bbedf9c7714602970a75377f613f.jpg)

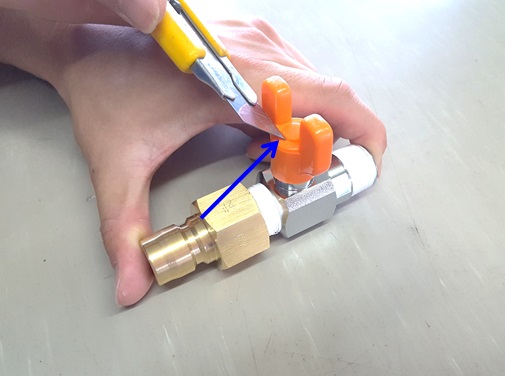

つまみの外し方ですがつまみの中心に固定ネジの蓋があります。カッター等、先のトガった物で引っ掛けます。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/e4fcb546e892a737254720c82762f7ab.jpg)

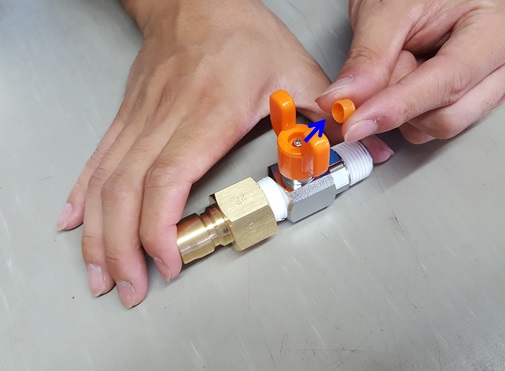

引っ掛かったらそのまま上に押し上げて蓋を外します。カッターの取り扱いの際にはケガ等しない様、十分に注意してください。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/27b1cbd908d64e0a848eb8e956f89947.jpg)

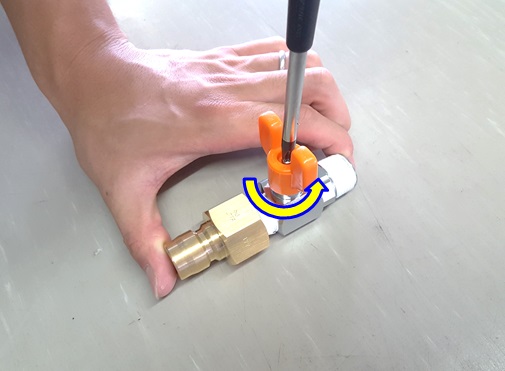

プラスドライバーを使用して内部の固定ネジを左回りで取外し、ボールバルブつまみを外します。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/65f7124aa13a6cbca6fb9c78dc6d1749.jpg)

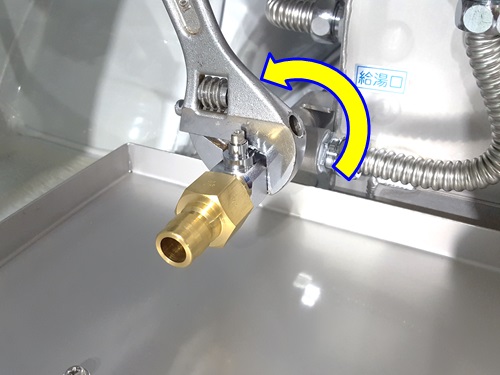

ボールバルブつまみを外したらモンキーレンチを使用してボールバルブを左回りで取外します。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/c13fdac872de67d645f8c154430b4096.jpg)
モンキーレンチを2つ用意してボールバルブとカプラーを左回りで取外します。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/b6ab909f9482f6709486de2522eb3ce2.jpg)

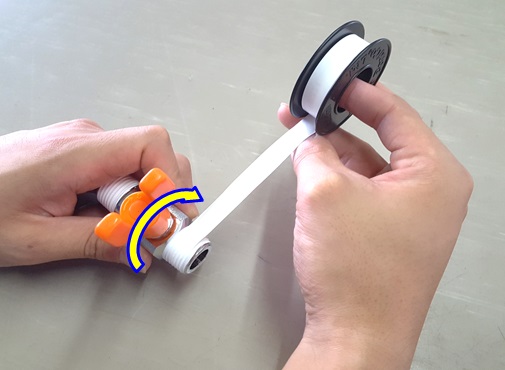

新しいボールバルブのネジ山にシールテープを右回りで巻き付けます。4回を目安に巻き付けてください。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/8bd3a1ca12d9fec2a96ad6a01abf7293.jpg)

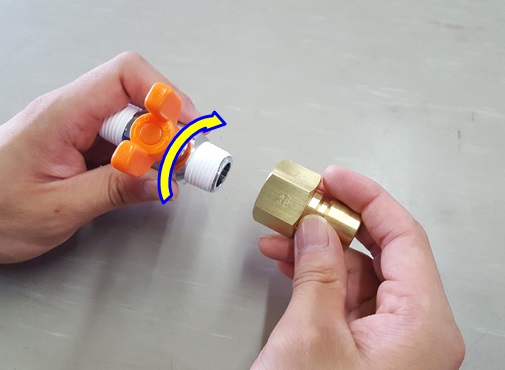

シールテープを巻き付けたら取外した逆順で取付けます。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/e7ef5144456fad5f83a7171862c961dc.jpg)

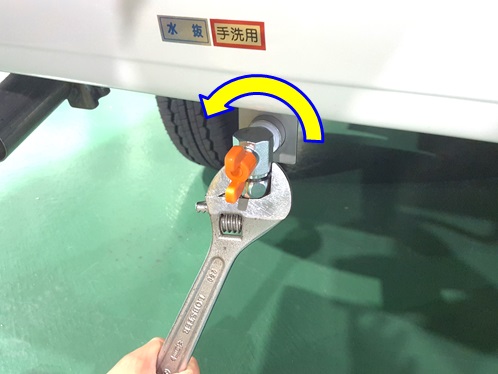

こちらは貯水タンクドレン及び手洗いボールバルブの写真です。直接ボールバルブを回すと取付金具を破損させてしまう恐れがあります。取付金具が動かない様、ウォーターポンププライヤーで配管を押えながら外します。※年式、車種により取付け位置が異なります。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/abdbca06698fd2e92a2897fb29f48141.jpg)

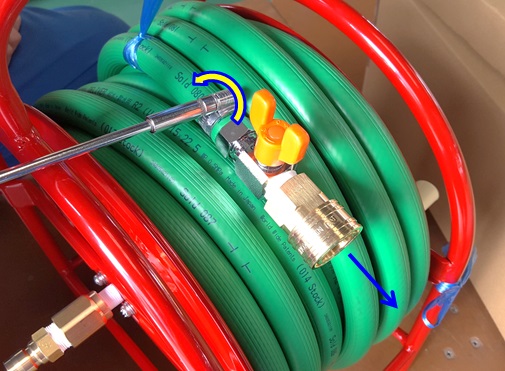

ホース連結部から水漏れしている場合はカプラーの交換時期です。ホースにカプラーのみが取付けてあるタイプはジュビリーバンドをボックスドライバーで緩めてカプラーを抜き取り、新しいカプラーと差し替えします。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/c13fdac872de67d645f8c154430b4096.jpg)
コック付きカプラー(ボールバルブ付き)の場合は前述(手順6)でご紹介した様にモンキーレンチを2つ用意してボールバルブとカプラーを左回りで取外します。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/fa454cf8f471e4593a851bbbef199a46.jpg)

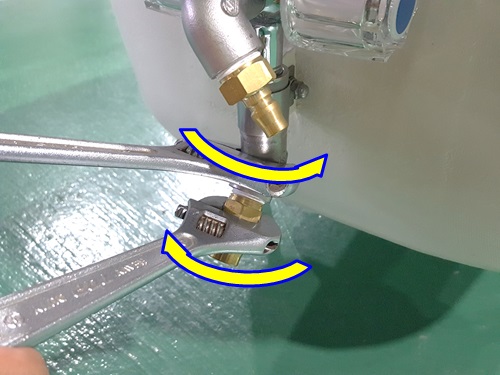

浴槽のカプラー交換です。浴槽がFRP素材の為、直接カプラーを回すと浴槽が破損してしまいますのでカプラー上の配管をモンキーレンチで押えカプラーを取外します。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/85122f6fa299b459c57aa88cf0fb90c2.jpg)

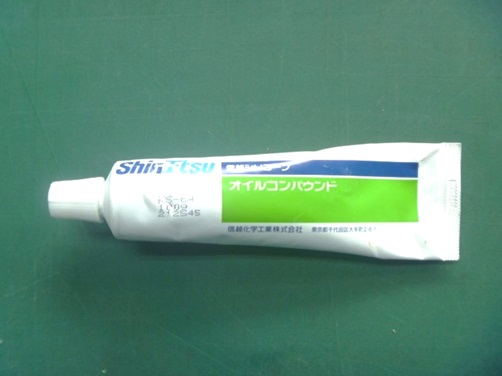

カプラーを脱着しづらいなど、不自由に感じることはございませんか。一般的なグリースは給湯時、お湯に油が混じってしまい使用することができませんが、オイルコンパウンドであれば潤滑用としての使用が可能です。
![手順画像](https://develo-group.co.jp/cms/wp-content/uploads/2018/09/bb3d9c93a774135f04623aade686375d.jpg)

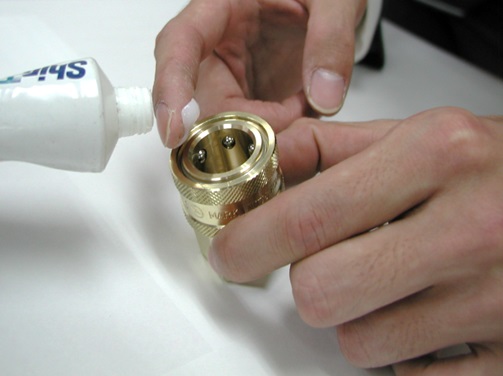

オイルコンパウンドを少量、カプラー内部に塗布していただくと驚くほど容易にカプラーを脱着することができます。
